橫向加強（防撕裂型）鋼絲繩輸送帶

特點：拉伸強度大，抗沖擊性好，壽命長，使用伸長率小，成槽性好，耐曲撓性好，適用于長距離，大運量、高速度物料輸送。用途：可廣泛用于煤碳、礦山、港口、冶金、電力、化工等領域物料輸送。品種：按覆蓋膠性能可分為：普通型、阻燃型、耐寒型、耐磨型、耐熱型、耐酸堿型等品種。按內部結構可分為：普通結構型、橫向增強型、預埋線圈防撕裂型。輸送帶m2計算方法??普通結構型鋼絲繩芯輸送帶?普通結構型鋼絲繩芯輸送帶特點：

關鍵字:

鋼絲繩輸送帶

分類:

鋼絲繩輸送帶

郵箱:

jingboconveyor@hbjingbo.com

電話:

15128241922

立即詢價

更多產品

產品詳細信息

結構：采用新結構型鋼絲繩做抗拉體，垂直于縱向鋼絲繩的一面或兩面，橫向均勻鋪設鋼絲繩、鋼絲簾線、纖維繩、纖維織物等增強層

特點：抗沖擊性好、耐撕裂性能優良

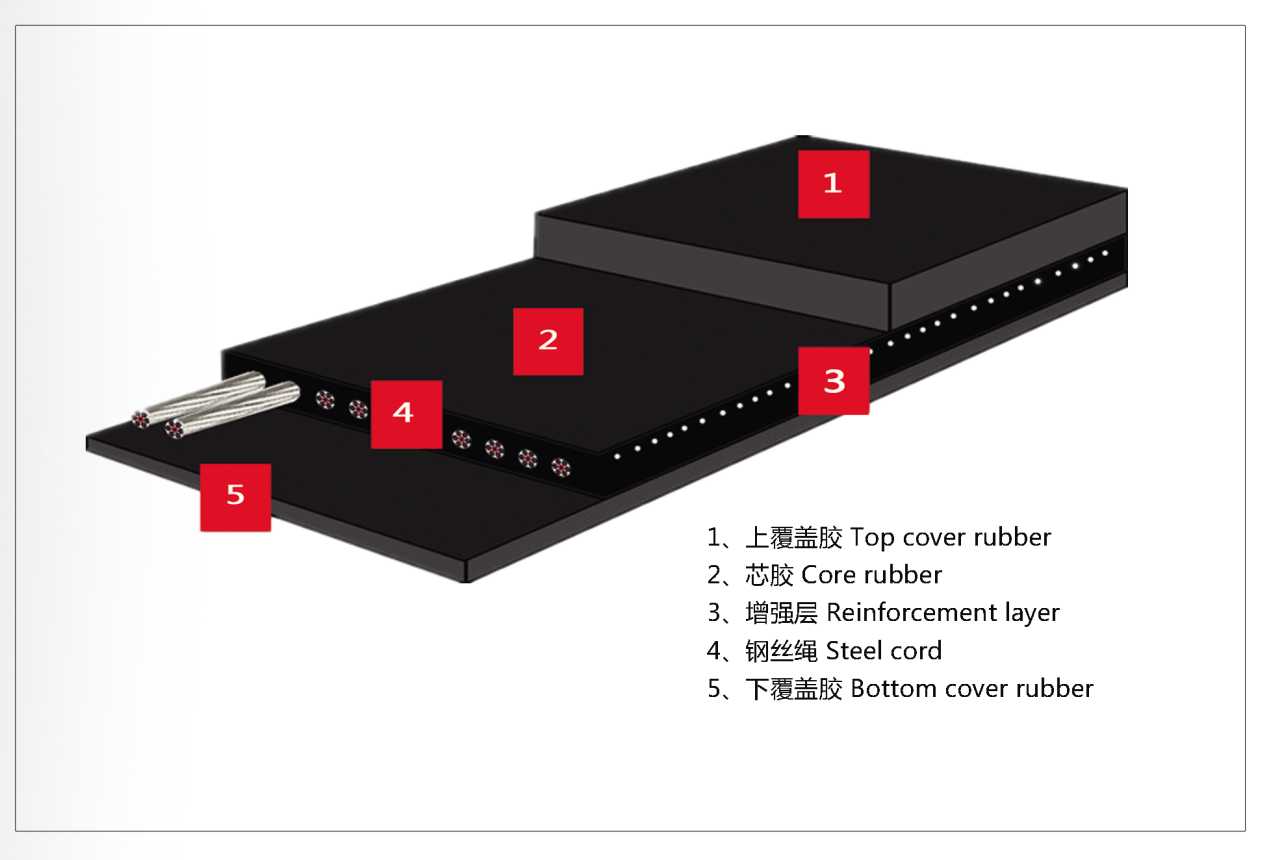

普通鋼絲繩輸送帶結構圖：

鋼絲輸送帶型號參數：

求項目	帶的強度規格
求項目	ST630		ST800	ST1000	ST1250	ST1600	ST2000	ST2500	ST2800	ST3150	ST3500	ST4000	ST4500	ST5000	ST5400
縱向拉伸強度	630		800	1000	1250	1600	2000	2500	2800	3150	3500	4000	4500	5000	5400
鋼絲繩最大公稱直徑	3.0		3.5	4.0	4.5	5.0	6.0	7.2	7.5	8.1	8.6	8.9	9.7	10.9	11.3
鋼絲繩間距	10±1.5		10±1.5	12±1.5	12±1.5	12±1.5	12±1.5	15±1.5	15±1.5	15±1.5	15±1.5	15±1.5	16±1.5	16±1.5	17±1.5
上覆蓋層厚度	5		5	6	6	6	8	8	8	8	8	8	8	8.5	9
下覆蓋層厚度	5		5	6	6	6	8	8	8	8	8	8	8	8.5	9
寬度規格	鋼絲繩根數
800	75		75	63	63	63	63	50	50	50	50
1000	95		95	79	79	79	79	64	64	64	64	64	59	55	55
1200	113		113	94	94	94	94	76	76	76	77	77	71	66	66
1400	133		133	111	111	111	111	89	89	89	90	90	84	78	78
1600	151		151	126	126	126	126	101	101	101	104	104	96	90	90
1800	171		171	143	143	143	143	114	114	114	117	117	109	102	102
2000	196	196		159	159	159	159	128	128	128	130	130	121	113	113
2200	216	216		176	176	176	176	141	141	141	144	144	134	125	125

推薦使用的輸送機最小輥筒直徑
ST系列

膠帶型號	ST630	ST800	ST1000	ST1250	ST1600	ST2000	ST2500	ST2800	ST3150	ST3500	ST4000	ST4500	ST5000	ST5400
最小輥筒直徑	500	500	630	800	1000	1000	1250	1250	1400	1600	1600	1600	1800	1800

鋼絲繩輸送帶技術參數：

ST1250鋼絲繩芯輸送帶

名稱				單位	指標
縱向拉伸強度				N/mm，≥	1250
鋼絲繩最大公稱直徑				mm	4.5
鋼絲繩拉伸強度				kN，≥	16.5
鋼絲繩數量	寬度800			根	63
	寬度1000				79
	寬度1200				94
	寬度1400				111
	寬度1600				126
	寬度1800				143
	寬度2000				159
鋼絲繩間距				mm	12±1.5
上覆蓋膠厚度				mm	6
下覆蓋膠厚度				mm	6
覆蓋膠		拉伸強度	D	MPa，≥	18
			H		25
			L		20
			P		14
		伸長率，	D	%，≥	400
			H		450
			L		400
			P		350
		磨耗量	D	mm³，≤	90
			H		120
			L		150
			P		200
鋼絲繩粘合強度		老化前		N/mm，≥	95
		老化后			90
以上各項指標按照GB/T9770-2001執行。
